鈑金加工件在量產前需先進行樣板制作，由于鈑金件種類較多，每一種的作用都不一樣，在制作樣板時在尺寸和選材等方面有區別。

1、鈑金加工件樣板材料的選用

樣板材料一般用0.25～2mm的薄鋼板。但當下料數量多、精度要求不高時，可用硬紙片、膠合板、塑料片等。

2、鈑金加工件樣板的種類

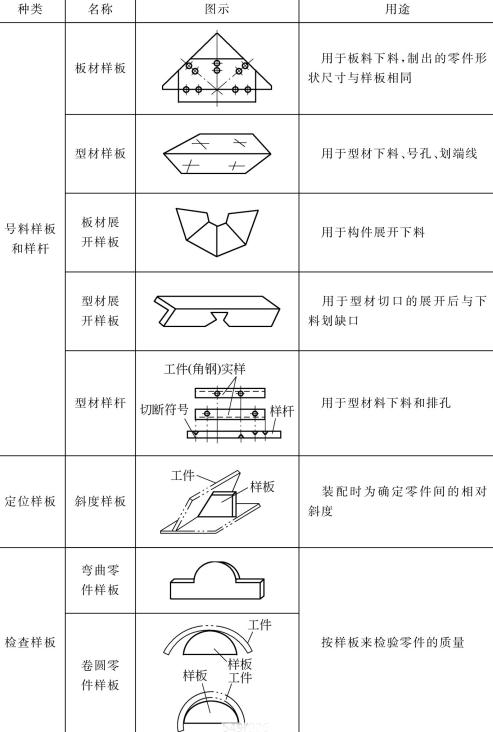

樣板的種類很多，見表5-16。

（1）板材樣板：用于板料下料,制出的零件形狀尺寸與樣板相同；

（2）型材樣板：用于型材”下料,號孔、劃端線；

（3）板材展開樣板：用于構件展開下料；

（4）型材展開樣板：用于型材切口的展開后與下料劃缺口；

（5）型材樣桿：用于型材料下料和排孔；

（6）斜度樣板：裝配時為確定零件間的相對斜度；

（7）彎曲零件樣板：按樣板來檢驗零件的質量。

3、鈑金加工件樣板尺寸的確定

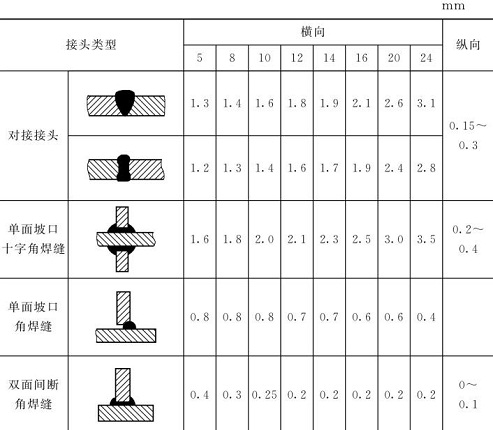

（1）焊接結構件的樣板。制作這類樣板時應考慮焊接結構的余量，其結構類型與橫、縱收縮值見表5-17。

（2）彎管下料的樣板。制作這類樣板時要按中性層計算，但要考慮減去彎頭的伸長量，具體數值見表5-18。
