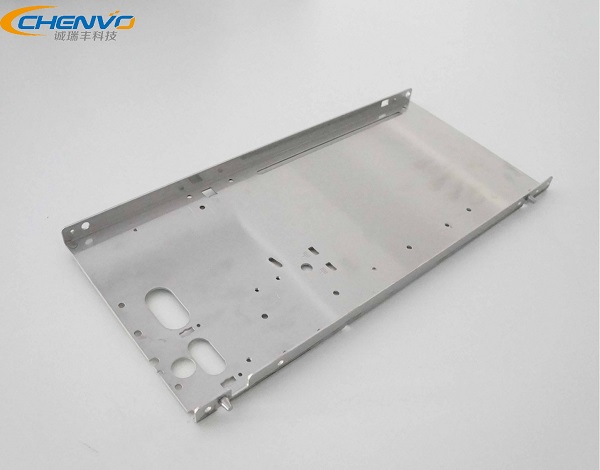

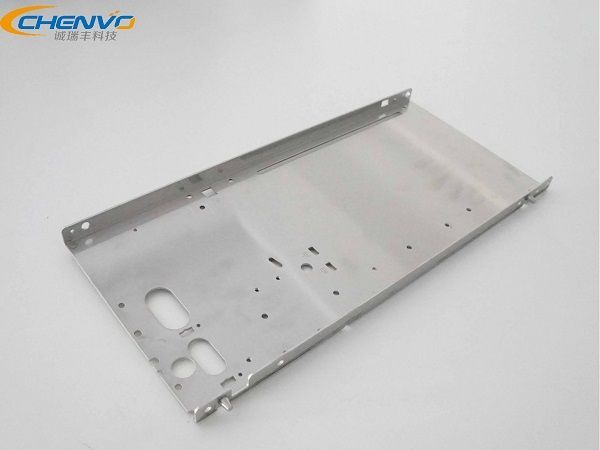

所示的側板五金沖壓件是誠瑞豐公司為5G通信基站機柜的控制模組而設計的一款耐腐蝕、美觀、機械性能出色的精密部件。本文主要從多方面展示該部件的參數、工藝以及一些常見問題。誠瑞豐公司提供精密沖壓件的定制化解決方案，目前已完成相關項目超過15000項。
價格：按圖紙報價
周期： 24小時
該部品具備以下特點：
（1）美觀性，產品材質為不銹鋼，表面進行了拋光處理，外表光澤亮麗；
（2 ）性能穩定，具備特出的防腐蝕性能，滿足5G 通信基站機柜適應各種惡劣室外環境的硬性要求；
（3）更新迭代方便，產品為批量定制生產，功能更新時，結構件批次更新的成本可以有效降低；
（4）品質保障，誠瑞豐產品以品質為根本，全員參檢，沖壓產品合格率達 98%以上；
（5） 嚴謹性，部件經過了2位設計師優化，部件的折彎角度、孔位置及大小對于產品的組裝性能的影響均經過了多次測驗；

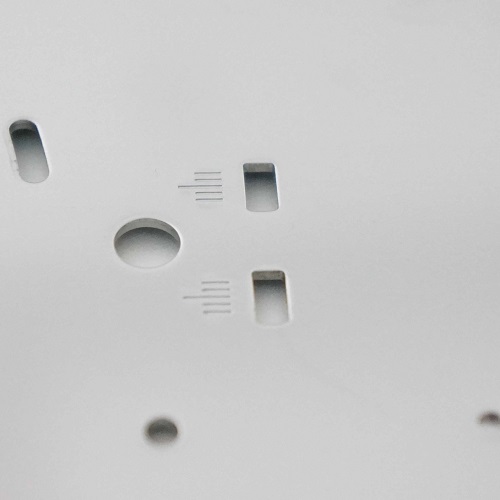

注：頁面底部更多產品詳細圖片用以展示側板五金沖壓件的產品特點。
| 產品尺寸 | 313*145*13.5mm | 展開尺寸 |
313*172*1.5mm |
|---|---|---|---|
| 產品材料 |
SUS304 |
材料厚度 |
1.5mm |
|
產品重量 |
576.2g |
模具類型 |
單沖模&復合模，共4套 |
| 表面處理 |
拋光 |
加工難度 |
一般 |
| 尺寸誤差 | ±0.1mm | 角度誤差 | ±0.3° |
|
序號
|
工序 |
沖床噸位 |
工藝說明及注意事項 |
|
1 |
復合下料 |
160T |
將產品產品的外形和雛形孔一次性沖壓出，同時可以保證產品的尺寸要求和保證產品毛刺高度要求； |
|
2 |
打批鋒，刻印 |
160T |
去除沖裁周邊毛刺，并按照客戶產品要求刻印圖案； |
|
3 |
啤孔，凸米，L曲 |
160T |
行程有3道工序，本次行程沖壓模具的構造較為復雜，精密度要求高； |
|
4 |
窩釘 |
輔助工藝 |
壓鉚工藝，讓部品與螺母（鉚釘）緊密結合，滿足客戶的組裝要求； |
|
5 |
U曲 |
160T |
一次行程進行沖壓U曲成型； |
|
6 |
壓釘 |
輔助工藝 |
第二次壓鉚； |
|
8 |
搭牙 |
6-M3 |
對6處特殊孔進行攻牙處理，注意牙孔大小偏差，M3直徑
； |
|
10 |
除油 |
輔助工藝 |
自動化清洗線去除部件表面油污； |
|
11 |
品檢 |
輔助工藝 |
全面檢查側板五金沖壓件的尺寸 誤差及表面處理后的外觀要求是否及格； |
|
12 |
包裝 |
輔助工藝 |
包裝工程師設計專屬包裝方案，保證產品在后續運作過程中的品質合格，避免損耗； |
1. 定制側板五金沖壓件，有哪些注意事項？
答： 我們有以下建議事項，希望可以幫到您：
第一，我司產品均為非標定制類產品，亦或 ODM/OEM定制類產品，并不生產標準件；
第二，我司還有鈑金加工生產線，可以滿足客戶多元化生產需求；當然，如果客戶不能衡量產品采用五金沖壓還是鈑金加工工藝合適，我司可提供解決化方案，最大化提升您的產品質量和控制成本；
第三，如果產品詳情需要保密，我司可簽訂保密協議；
深圳市誠瑞豐公司多年來積極國外先進生產設備和培養高端技術人才，夯實基礎，旨在為在推動中國精密智造升級行程中貢獻出更多的力量和科研技術支持！
2. 精密五金沖壓件有什么優點？
答：從以下四點描述：
（1） 穩定性 。沖壓模具保證了五金沖壓件的尺寸與形狀精度，并且在加工時保護了沖壓件的表面，還有就是模具的壽命一般較長，所以五金沖壓的質量穩定。
（2）應用范疇大。五金沖壓可加工出尺寸范圍較大、形狀較復雜的零件，如小到鐘表的秒表，大到汽車縱梁、覆蓋件等，加上五金沖壓時材料的冷變形硬化效應，五金沖壓的強度和剛度均較高。
（3）效率高。五金沖壓加工的生產效率高，且操作方便，易于實現機械化與自動化。這是因為五金沖壓是依靠沖模和沖壓設備來完成加工，普通壓力機的行程次數為每分鐘可達幾十次，高速壓力要每分鐘可達數百次甚至千次以上，而且每次沖壓行程就可能得到一個沖件。
（4）成本可控。五金沖壓一般沒有切屑碎料生成，材料的消耗較少，且不需其它加熱設備，因而是一種省料，節能的加工方法，因此五金沖壓件的成本可以很好地把控。
